Electronic PCB Prototype HASL Surface Finish 0.2-4.0mm Board Thickness

전자 PCB 시제품 HASL 표면 끝 0.2-4.0mm 보드 간격

  • 하이 라이트

    전자공학 prototyping 널

    ,

    원형 인쇄 회로 기판

  • pcb 시제품
    유효한 24hours
  • 널 간격
    0.2-4.0MM
  • 표면 마침
    HASL
  • 특징 1
    필요로 하는 Gerber/PCB 파일
  • 특징 2
    100%년 E 시험
  • 특징 3
    질 보증 2 년
  • 원래 장소
    중국
  • 브랜드 이름
    OEM and ODM
  • 인증
    UL,RoHS, CE
  • 모델 번호
    SL80730S010
  • 최소 주문 수량
    1PC
  • 가격
    Negotiable
  • 포장 세부 사항
    ESD 패키지
  • 배달 시간
    5-7 일
  • 지불 조건
    T/T, 서부 동맹, Moneygram, Paypal
  • 공급 능력
    하루 1000pcs

전자 PCB 시제품 HASL 표면 끝 0.2-4.0mm 보드 간격

전자 프로토 타입 PCB 제조업체 저용량 PCB 프로토 타이핑

PCB 프로토 타입

프로토 타입 PCB는 설계 및 기능 테스트를 수행 할 수 있기 때문에 성공적인 최종 생산 실행에 중요한 첫 걸음입니다. PCB 프로토 타이핑의 경우 PCB를 프로토 타입에서 생산에 이르기까지 저렴한 가격으로 장님 및 매설 비아가있는 복잡한 다층 PCB에 저용량 단일 및 양면 PCB를 생산할 수 있습니다!

PCB 어셈블리 견적 요청 파일


--- 요청 된 단위를 제조하는 데있어 가장 효율적이고 정확한 견적을 제공하기 위해 다음 정보를 제공해야합니다.
1. 거버 파일, PCB 파일, Eagle 파일 또는 CAD 파일 모두 허용됩니다.
2. 자세한 BOM (bill of materials)
3. 우리를 위해 PCB 또는 PCBA 샘플의 사진을 삭제하십시오
4. 수량 및 배송 필요

Shinelink PCBs 제품 사용

고품질 표준을 충족하는 프로토 타입 PCB


고객의 요구 사항에 따라 표준 PCB 서비스의 6-18 일에 비해 3-7 일 이내에 PCB를 프로토 타입 할 수 있습니다. 다음 표에서 회로 보드 프로토 타입 기능을 확인하십시오.

풍모

능력

품질 등급

표준 IPC

레이어 수

1 - 18 층

주문 수량

5 개 - 100 개

빌드 시간

2 ~ 7 일

자료

FR-4 표준 Tg 140 ° C

보드 크기

최소 6 * 6mm | 최대 500 * 500mm

보드 크기 공차

± 0.1mm - ± 0.3mm

보드 두께

0.4mm ~ 2.0mm

보드 두께 공차

± 0.1mm - 보드 두께의 ± 10 %

구리 중량

1.0oz - 2.0oz

내부 층 동 중량

0.5oz - 1.0oz

구리 두께 공차

+ 0μm + 20μm

최소 추적 / 간격

5 밀 / 5 밀

솔더 마스크면

파일 당

솔더 마스크 색상

녹색, 흰색, 파란색, 검정색, 빨간색, 노란색

실크 스크린면

파일 당

실크 스크린 색상

화이트, 블랙

표면 마감

무연 HASL - RoHS
HASL - 핫 에어 땜납 레벨링
ENIG - 무전 해 니켈 / 침지 금 - RoHS

민연 반지

5 밀

최소 천공 직경

8 밀

최소 컷 아웃 너비 (NPTH)

0.8mm

NPTH 홀 크기 허용 오차

± .002 "(± 0.05mm)

최소 슬롯 홀 (PTH)

0.6mm

PTH 홀 사이즈 공차

± 0.003 "(± 0.08mm) - ± 0.006"(± 0.15mm)

표면 / 구멍 도금 두께

20μm ~ 30μm

SM 허용 오차 (LPI)

.003 "(0.075mm)

종횡비

1.10 (구멍 크기 : 판 두께)

테스트

10V - 250V, 플라잉 프로브 또는 테스트 장치

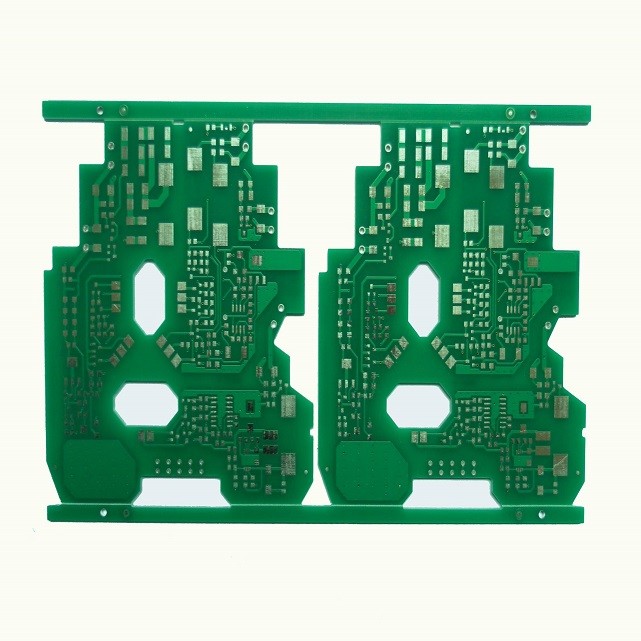

PCB 그림
