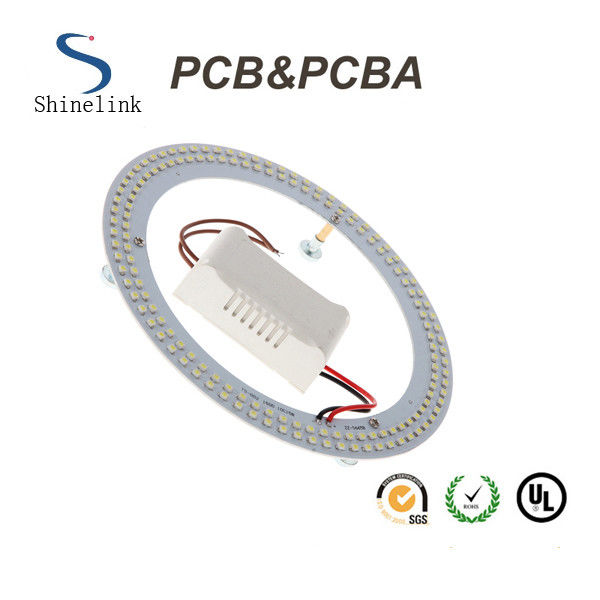

무연 HASL를 가진 LED 점화를 위한 알루미늄 PCB 집합
명세
층, 1개의 층
물자, 알루미늄
지상 처리, HASL
널 간격, 1.6mm
구리 thicknss, 1OZ
백색 Soldermask 색깔
특징
| 층의 수 | 1 - 20개의 층 |
| 최대 프로세스 지역 | 680 × 1000MM |
| 최소한도 널 간격 | 2개의 층 - 0.3MM (12 밀) |
| 4개의 층 - 0.4MM (16 밀) | |
| 6개의 층 - 0.8MM (32 밀) | |
| 8개의 층 - 1.0MM (40 밀) | |
| 10개의 층 - 1.1MM (44 밀) | |
| 12개의 층 - 1.3MM (52 밀) | |
| 14개의 층 - 1.5MM (59 밀) | |
| 16개의 층 - 1.6MM (63 밀) | |
| 18개의 층 - 1.8MM (71 밀) | |
| 완성되는 널 간격 포용력 | 간격 ≤ 1.0MM의 포용력: ± 0.1MM |
| 1.0MM ≤ 간격 ≤ 6.5MM의 포용력 ± 10% | |
| 뒤틀고 구부리기 | ≤ 0.75%, 분: 0.5% |
| TG의 범위 | 130 - 215 ℃ |
| 임피던스 포용력 | ± 10%, 분: ± 5% |
| 안녕 남비 시험 | 최대: 4000V/10MA/60S |
| 지상 처리 | HASL는, 지도와 더불어, HASL 지도를 해방합니다 |
| 저속한 금, 침수 금 | |
| 침수는, 침수 주석 | |
| 금 손가락, OSP |
기술 필요 조건:
1) 직업적인 표면 설치와를 통하여 구멍 납땜 기술
2) 각종 크기는 1206,0805,0603 성분 SMT 기술을 좋아합니다
3) ICT (회로 시험에서), FCT (기능적인 회로 시험) 기술.
4) UL의 세륨, FCC의 Rohs 승인을 가진 PCB 회의
5) SMT를 위한 질소 가스 썰물 납땜 기술.
6) 고수준 SMT&Solder 일관 작업
7) 고밀도에 의하여 상호 연락되는 널 배치 기술 수용량.
PCB 또는 PCB 회의 파일 요구
1) PCB 위원회의 Gerber 파일
2) 집합을 위한 BOM (부품표)
어떠한 수락가능한 성분 대용암호라도 있는 경우에 리드타임을 누전하기 위하여는, 친절하게 저희를 광고하십시오.
3) 실험 방법 & 시험 정착물 필요하다면.
4) 프로그램 파일 & 프로그래밍 도구 필요하다면
5) 개략도 필요하다면
다른 서비스
1) 설계 업무
2) 클로닝과 사본 서비스
3) Prototyping 서비스
4) 형 만들고 그리고 플라스틱 주입
5) FPC 만들기
6) 케이블과 철사 회의
7) 공급 연쇄 서비스
8) 다른 OEM 서비스
저희에 관하여
Shinelink 기술 주식 회사 다만 주요한 PCB 제조자 보다는 더 많은 것입니다. 우리는 가득 차있는 턴키와 부분적인 교도관 인쇄 회로 기판 집합 서비스를 inculding 모든 PCB 집합 필요 제공 가능합니다.
가득 차있는 교도관을 위해, 우리는 인쇄 회로 기판의 준비, 성분의 조달, 추적하는 온라인 순서, 질의 연속 감시 및 최종 조립품을 포함하여 전과정을, 다룹니다. 부분적인 교도관을 위해, 고객은 PCBs 및 특정 성분을 제공할 수 있고 반면, 남은 부분은 저희에 의해 취급될 것입니다.
우리는 그것의 PCB 집합 부속, 제작 및 집합 - 질과 편익을 개량하고 있는 동안 생산비를 삭감하는을 것을 포함하는 원스톱의, 턴키 PCB 집합 서비스를 제안하기 위하여 서비스를 근대화했습니다.
우리의 제품은 전 세계적으로 판매됩니다. 당신은 우리 제품의 전체 과정을 안심할 수 있습니다.
