전자 제품의 전문적 OEM PCBA 이사회 회로 기판 조립체
고객들 서비스
일 대 일 서비스가 주문이 적시인 지위를 처리하면서 피드백합니다
고객들 솔루션
시장에서 제품의 경쟁력을 강화하기 위해 합리적 제안에 PCB (폴리염화비페닐) 파일 디자인과 bom 목록 선택을 제공하세요
가득 찬 추적
조직적 순서 프로세스가 전체 발주서의 생산 상태를 점검할 수 있습니다
인쇄 회로 판 어셈블리 인용을 위해 요구된 파일
---요청 유닛을 제조하는 것에 당신에게 최효율과 정확한 인용문을 제공하기 위해, 당신이 우리에게 다음과 같은 정보를 제공하는지 우리는 묻습니다.
1. 거버 파일, PCB 파일, 독수리 파일 또는 캐드 파일은 모두 받아들일 수 있습니다
2. 상세한 재료 계산서 (BOM)
3. PCB 또는 PCBA의 깨끗한 사진은 우리를 위해 시험합니다
4. 양과 배달은 요구했습니다
5. 100% 좋은 품질 좋은 제품을 보증하기 위한 PCBA를 위한 검사 방법.
6. 기능 테스트를 하기 위한 필요성 면 개략도는 PCB 설계를 신청합니다.
7. 샘플 더 좋은 소스화에 이용 가능하고면
8. CAD는 필요할 경우에 구내 제작을 신청합니다
9. 완전한 배선과 조립도가 필요할 경우에 어떠한 특별한 조립 지침도 보여줍니다

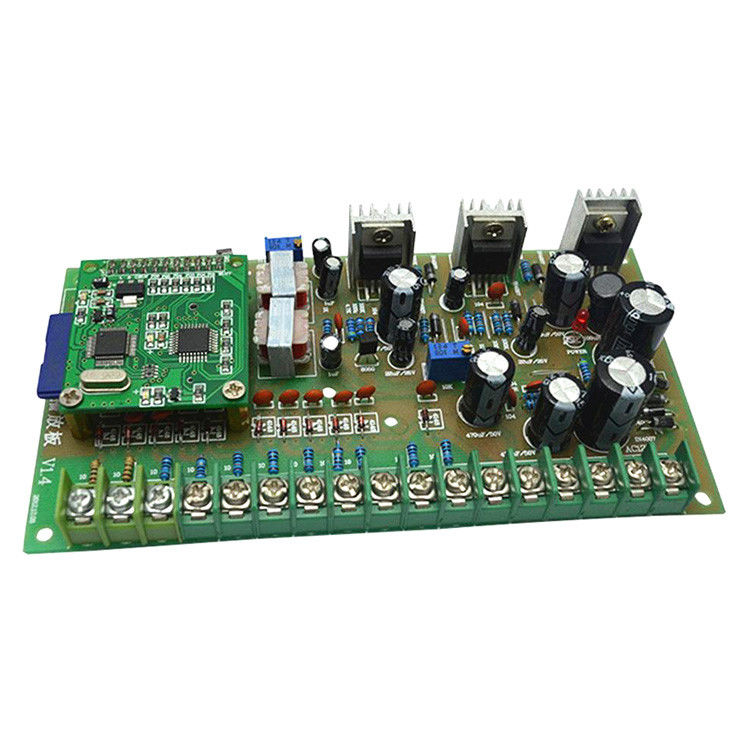

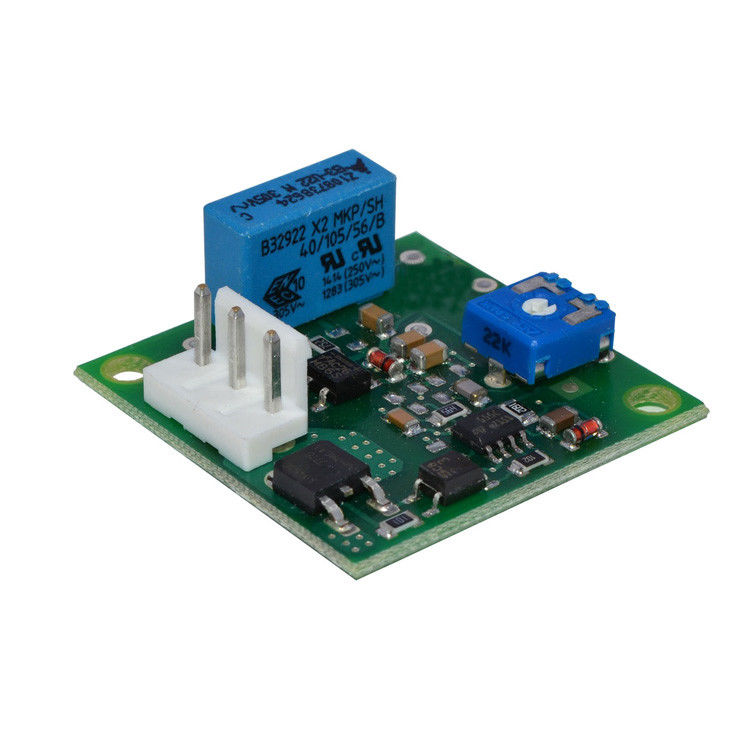

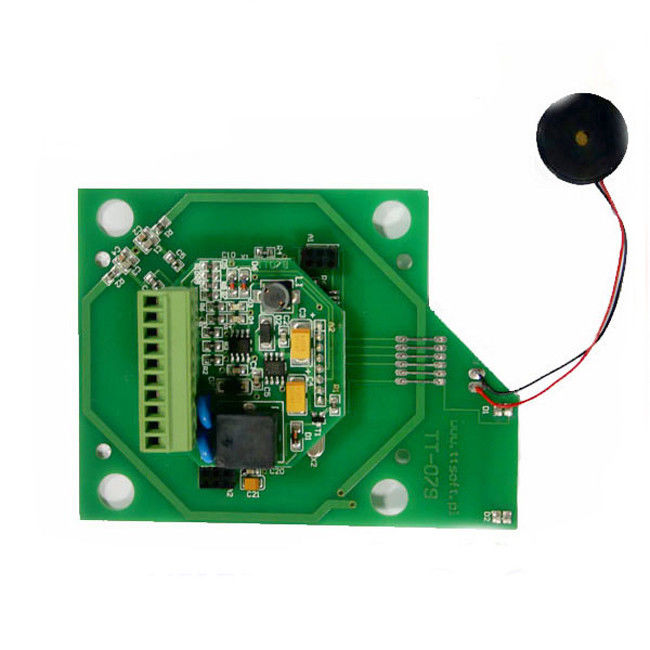

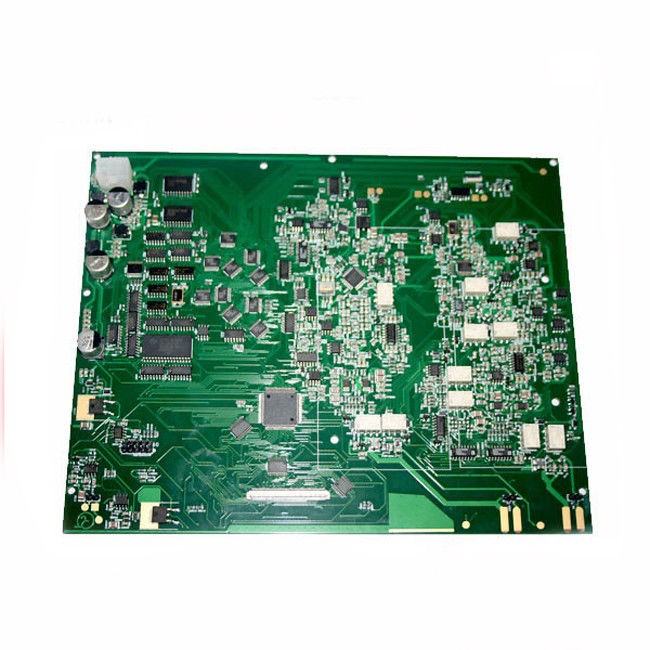

샤인링크 종류 PCBA 제품
특징
| 레이어의 수 | 1일부터 20일까지 레이어 |
| 최대 처리 영역 | 680 × 1000MM |
| 민 판 두께 | 2 층 - 0.3MM (12 밀리리터) |
| 4 층 - 0.4MM (16 밀리리터) | |
| 6 층 - 0.8MM (32 밀리리터) | |
| 8 층 - 1.0MM (40 밀리리터) | |
| 10 층 - 1.1MM (44 밀리리터) | |
| 12 층 - 1.3MM (52 밀리리터) | |
| 14 층 - 1.5MM (59 밀리리터) | |
| 16 층 - 1.6MM (63 밀리리터) | |
| 18 층 - 1.8MM (71 밀리리터) | |
| 마감판 두께 공차 | 두께 ≤ 1.0MM, 허용한도 : ± 0.1MM |
| 1.0MM ≤ 두께 ≤ 6.5MM, 허용한도 ± 10% | |
| 회전과 굽힘 | ≤ 0.75%, 민 : 0.5% |
| TG의 범위 | 130 - 215 Ｃ |
| 임피던스 허용 오차 | ± 10%, 민 : ± 5% |
| 하이포트 테스트 | 맥스 : 4000V/10MA/60S |
| 표면 처리 | 리드, HASL 무연으로, HASL |
| 순간 금, 침지 금 | |
| 이머젼 실버, 침적식 주석 | |
| 골드 핑거, OSP |
인쇄 회로 판 어셈블리 역량
| 교도관 PCBA | PCB+components sourcing+assembly+package |
| 조립체 상세 | SMT와 관통 구멍, ISO 라인 |
| 생산 소요 시간 | 원형 : 15 작업 일수. 대량 주문 : 20~25 작업 일수 |
| 제품에 시험을 받기 | 날아다니는 프로브 시험, X-레이 정밀검사, AOI 검사, 기능 시험 |
| 양 | 민 양 : 1 PC. 원형, 소량주문, 대량 주문, 모든 OK |
| 우리가 필요로 하는 파일 | PCB : 거버 파일 (캠, PCB, PCBDOC) |
| 성분 : 재료 계산서 (BOM 명단) | |
| 집회 : 픽-N-플레이스 파일 | |
| PCB 패널 사이즈 | 민 사이즈 : 0.25*0.25 인치(6*6mm) |
| 맥스 사이즈 : 20*20 인치(500*500mm) | |
| PCB 땜납식 | 수용성 땜납 페이스트, 로에스는 자유로와서 이릅니다 |
| 성분 세부 사항 | 0201개 사이즈아래로 수동적입니다 |
| BGA와 VFBGA | |
| 리드리스 칩 캐리어 / CSP | |
| 이중의 측면을 가진 SMT 집회 | |
| 0.8 밀리리터에 대한 파인 피치 | |
| BGA 수리와 리볼 | |
| 이동 부품과 교체 | |
| 구성 요소 패키지 | 컷 테이프, 튜브, 릴, 풀린 부품 |
| 인쇄 회로 판 어셈블리 절차 |
드릴링-----노출-----도금-----에칭 & 스트리핑-----펀칭-----전기적인 실험-----SMT-----납땜 공정-----어셈블링-----ICT-----기능 테스팅-----온도 & 습도 테스트 |
FAQ
1. 당신은 어떠한 서비스를 제공할 수 있습니까?
우리는 PCB 회로판 거버 파일 설계, 복사본과 복제품을 제공할 수 있습니다, OEM과 ODM이 서비스합니다.PCB, 인쇄 회로 판 어셈블리 그러나 또한 하는 주형과 플라스틱 사출과 완전한 제품만을 생산하지 마세요
2. 파일이 내가 그들을 당신에게 보낼 때 안전할 내 디자인입니까?
샤인링크 테크놀러지 사가 그들을 소유하고 있는 동안 당신의 파일은 완전한 안전과 보안에서 개최됩니다. 당신의 파일은 결코 공유되지 않지도 또한, 누구에게 제 3자들을 유언으로 주고 당신의 설계 화일에 접속합니다. 그들이 당신의 특성이기 때문에, 우리는 당신의 파일의 저작권을 준수합니다. 고객은 당신의 요구조건 당 이러한 파일과 승인서의 처분을 제어합니다.
3. 작은 회수순을 위해, 원형 PCB를 생산하시겠습니까?
예. 샤인링크 테크놀러지 사는 회로판을 어떠한 양에서도 생성시킬 역량을 가집니다. 그러나, 양이 더 크고, 비용절감이 더 큽니다.
4. 당신은 명령 최저치를 가지고 있습니까?
우리는 MOQ를 가지고 있지 않고 명령을 받아들입니다와 함께 1 (부분 또는 패널)만큼 낮게.
5. 당신이 인쇄 회로 판 어셈블리를 위해 어떠한 파일 형태를 받아들입니까?
거버와 DWG 포맷인 캠 오토 캐드 데이터 교환 방식.
우리의 제품은 전 세계적으로 판매됩니다. 당신은 우리 제품의 전체 과정을 안심할 수 있습니다.
